UQK-09A浮球液位开关
发布时间:2011-8-15 15:56:39 共阅3336次

产品介绍

UQK-09A型浮球液位控制器主要适用于石油、化工、电力、纺织印染、环保、民用建筑等各种敞口或密闭容器的液位控制和报警。控制器的接液部分全部采用不锈钢制成,具有较强的耐腐蚀性;控制器的关键元件——磁簧管采用进口原装元件,工作可靠,使用寿命长。

工作原理

浮球液位控制器由装有磁簧管的不锈钢护管、装有磁钢的浮球、接线室(壳体)组成。当浮球沿不锈钢护管随液位上下移动时,磁簧管在设定点上动作,以此来达到液位控制或报警的目的。控制点可选多点。

技术指标

●精    度:±10mm

●控制高度:0~6000mm,

●允许介质温度:小于100℃

●工作压力:0~1.6MPa;

●介质温度:-20~150℃;

●环境温度:-20~70℃;

●磁性浮球:标准的φ76,特殊供货φ28、φ48、φ120、φ144

●防爆等级:隔爆型:dⅡBT4、dⅡCT6;本安型:ibⅡCT4

●控制接点容量:AC220V,1A、3A(阻性)DC24V,2A

●控制接点寿命:5×107次

●控制接点数:1、2、3、4点之间任选(超过4点可在订货时注明)

●出线接口螺纹:M20×1.5

安装使用

1、安装前应检查液位控制器外观是否完好无损;将浮球从下向上缓缓移动,按原理图触点动作要求,用万用表检查各信号单元是否正常。浮球在上下移动时应畅通无阻,如果液体中会有异物,请不要选用浮球液位开关。如开关信号接入控制回路,建议与本公司生产的CF-1A转换放大器一起使用。

2、液位控制器安装时应轻拿轻放,避免剧烈振动,以免损坏开关元件和浮球磁性体。

3、拆装浮球开关时,不要用手抱住壳体拧动,应使用扳手拧动过程连接件。

接线方法

请客户按照产品端盖上的接线图接线。

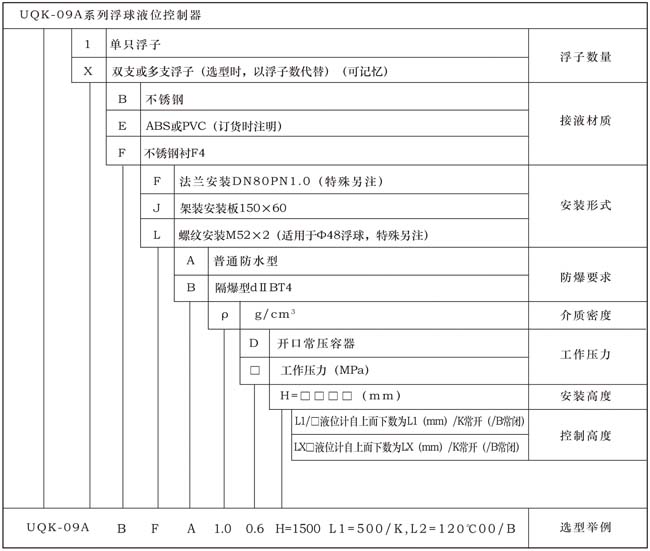

仪表选型
