UDF系列石英管液位计说明书

发布时间:2016-3-19 9:50:36 共阅1679次

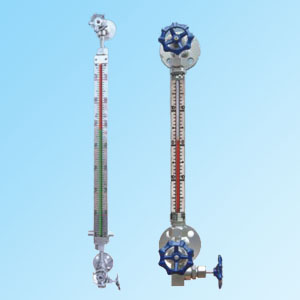

UDF系列石英管液位计

烟台瑞丰仪表有限公司专业生产UDF系列石英管液位计,接下来给大家详细介绍一下它的产品特点

概述

UDF系列石英管液位计是普通玻璃液位计更新换代产品,它广泛应用于石油、化工、电力、冶金等行业各种透明液体容器及锅炉上,同时适用于二种不同介质密度的界面测量。彩色液位计侧安装在各种容器及锅炉上,可直接观测到液位变化,液相显示呈绿色,气相显示呈现红色,界面测量呈三色分界面。其液、气显示反差很大,在远距离观察清晰,适合夜间巡视。它成功解决了普通板式液位计笨重、密封面积大、易渗漏、显示不清晰等不足,是目前较理想的直读式液位计。该系列产品按效果区分,有单色和双色之分;根据使用环境温度不同,有基本型和伴热保温型之分。

概述

液气显示清晰、无盲区、密封性能好、耐高温、耐高压、重量轻、寿命长、无渗漏、结构简单、冲洗维护方便。

主要技术参数

1、特制的99.99%SiO2透明石英管,其变形点1077℃,软化点1730℃,抗压强度1170Kgt/cm2膨胀系数5.5×10-7,经特殊工艺处理后具有耐高温,高压和优良的机械特性。

2、工作压力:1.6、2.5、4.0、6.3、10.0Mpa

3、工作温度:-50~520℃

4、测量范围L:测量范围按中心距而制定:300、500、800、1100、1400、1700、2000mm

5、石英管外径(mm):φ24、φ29、φ40

6、伴热蒸汽夹套:G1/2″外螺纹

7、法兰连接尺寸:采用化工部最新实施的HG20592-20635-97法兰标准。用户采用其他法兰标准,请在订货时注明

8、钢球自动封闭压力:大于0.2Mpa

9、重量:15-30kg

安装与使用

1、彩色液位计在运输、安装过程中要小心轻放,防止石英管及滤色片破碎。开箱并校对附件是否齐全。安装前仔细阅读使用说明书。

2、安装前应考虑色片在自然光源较强场合(东南方向)。如需调整滤色片和观察位置的方向,松开两端大六角螺母然后固紧,同时在调整滤色片位置时不可折卸石英管。液位计在出厂前已按1.5倍工作压力试压,用户在有条件的前提下可进行1.5倍工作压力的水压试验。

UDF彩色液位计型号、品种及编号

序号  型号、品种、规格编号
UDF    管式双色液位计
分类                  侧装双色
              三色界面计
              无盲区侧装双色
              大口径
安装中心距                  300mm
            500mm
            800mm
11              1100mm
14              1400mm
17              1700mm
20              2000mm




















25





























2500mm

压力 等级          16          1.6M..Pa
25          2.5MPa
40          4.0MPa
63          6.3MPa
        10.0MPa
材质            Ⅰ        碳钢
          Ⅱ        ICr18Ni9Ti
法兰 通经              15      DN15
20      DN20
25      DN25
    平面法兰
  凸面法兰
附 加 举 例                    伴热夹套
UDF  16  20  型号:UDF 侧装双色,中心距800mm压力:1.6MPa 材质:碳钢法兰通经DN20 平面 带蒸汽夹套的彩色液位计

显示高度与测量范围关系见下表(显示高度即标尺高度)单位:mm

显示高度 150 350 650 950 1250 1550 1850
测量范围 300 500 800 1100 1400 1700 2000
