静压式液位变送器

发布时间:2016-3-25 10:59:49 共阅1710次

HK-09A系列静压式液位变送器

投入式液位变送器(也称静压式液位变送器),选用进口 带防腐膜片敏感组件,将芯片装入一个不锈钢(或聚四氟乙烯) 壳体内。顶部的钢帽起保护传感器膜片的作用,也能使水流畅 地接触到膜片。该产品采用特制的防水通气电缆,使感压膜片 的背压腔与大气良好相通,测量液位不受外界大气压变化的影 响,测量准确,长期稳定性好,并具有优良的密封及防腐性能, 可直接投入水、油等液体(包括腐蚀性液体)中长期使用。聚 四氟乙烯材料的外壳及电缆可测量多种强腐蚀性液体。

技术指标

◆ 量程:0-0.5~200mH2O

◆ 工作温度:-20~85℃-20~350℃

◆ 过载:1.5倍

◆ 综合精度:0.1,0.25,0.5级

◆ 测量介质:与不锈钢(1Cr18Ni9Ti)或聚四氟乙烯兼容的所有液体;

◆ 稳定性:0.2%FS/年

表1:

传感器 变送器
电源:1mA(最大1.5mA)
零点输出:<±2mV
满程输出:100±30mV(1.5mA)
电源电压:24VDC
输出选择:4~20mA 0~10mA
0~5v 1~5v

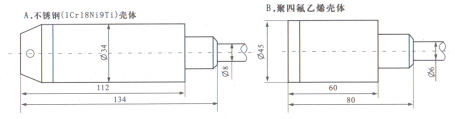

结构尺寸

(一)液位变送器

说明:订货时请提供测液体比重,否则,将按水的标准比重1g/cm3

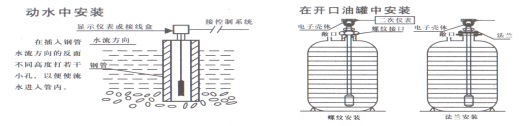

液位变送器的安装及注意事项

变送器探头有M20×1.5接口,可直接拧在容器或管道壁上,也可把变送器投入到水池或其它液体中,电缆线引至显示仪表、二次仪表或控制室。注意,地面上的电缆部分需加以保护或架高;被测液体底部若有沉淀物,变送器应提高,或加以过滤保护(注:出厂前变送器进压口内部已加有滤网,可定期取出清洗),以免变送器进压口被堵塞;若在动水中使用,变送器应加固定,否则会影响测量精度。

接线方式

两线制24VDC供电,4-20mA输出
