HKDR-09K四点电容开关具有一支传感器多点报警功能，可做成三点、四点报警。适用于各种物料的多点报警，安装简单，设置灵活，具有多种安装方式可供选择。

技术指标

◆ 环境温度：-30～70℃；

◆ 环境湿度：≤95%RH；

◆ 防护等级：IP65；

◆ 电    源：24V.DC±15% ；

◆ 输    出：开路集电极输出，电流≤100mA；

◆ 相对介电常数：ε≥1.6；

◆ 功    耗：≤3W；

◆ 防爆等级：ExdⅡCT6；

◆ 电气接口：M20×1.5；

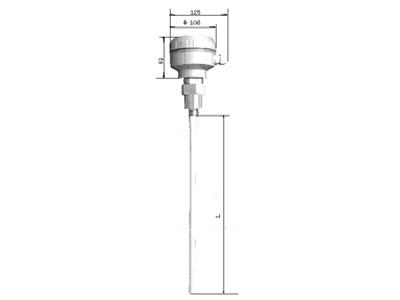

◆ 探极长度：350mm或由用户指定；

◆ 过程温度：普通-20～80℃；高温-25～180℃；

◆ 过程压力：-0.1～4.0MPa；

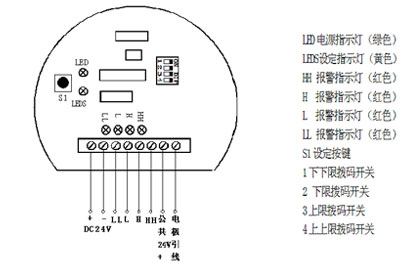

接线图

接线图

注意：HKDR-09K电容开关为开路集电极输出

调校

1、打开端盖，按照接线图接通电源及负载，此时电源指示灯（绿色）应常亮；

2、设定报警点：注意每个报警点设定完毕必须拨回原位置

a、设定下下限：将拨码开关1拨到ON位置，按下设定键3～5秒，直至设定灯（黄色）闪烁为止；待物料进至下下限报警位置时，按一下设定按键，此时黄灯停止闪烁，表示下下限报警点设定完成。拨码开关拨回1位置；

b、设定下限：将拨码开关2拨到ON位置，按下设定键3～5秒，直至设定灯（黄色）闪烁为止；待物料进至下限报警位置时，按一下设定按键，此时黄灯停止闪烁，表示下下限报警点设定完成。拨码开关拨回2位置；

c、设定上限：将拨码开关3拨到ON位置，按下设定键3～5秒，直至设定灯（黄色）闪烁为止；待物料进至上限报警位置时，按一下设定按键，此时黄灯停止闪烁，表示上限报警点设定完成。拨码开关拨回3位置；

d、设定上上限：将拨码开关4拨到ON位置，按下设定键3～5秒，直至设定灯（黄色）闪烁为止；待物料进至上上限报警位置时，按一下设定按键，此时黄灯停止闪烁，表示上上限报警点设定完成。拨码开关拨回4位置。

特殊订货可根据用户要求出厂时设定完毕，即装即用，不需现场设定。

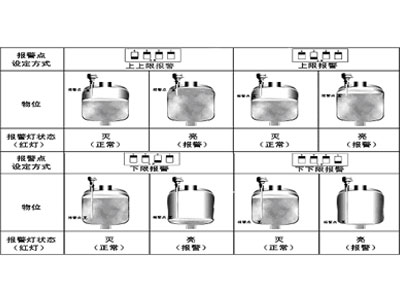

报警方式与功能表

HKDR-09

报警方式与功能表

订货需知

1、订货时请注明被测介质的名称、成份、温度及压力；过程连接方式（螺纹或法兰） 的标准及规格。

2、用于不易现场设定场合时，请注明该电容物位开关是用于上限报警还是下限报警及被测介质成分，可为您制作即装即用型。

3、电源电压不能满足220V.AC±10%时，请选用24V.DC供电方式。

4、电容开关应尽量安装在远离进料口的位置，以防物料冲击检测探极，产生误动作报 警。

5、量程超过2m以上尽量选用柔性探极。

6、其它特殊探极的选择，由用户提供现场工况，本公司代选。
