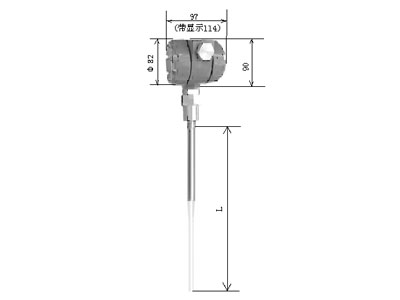

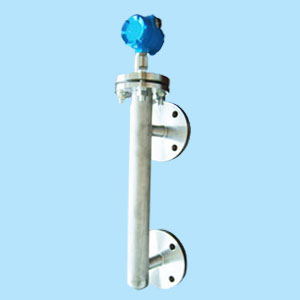

HKDR-09K单点电容开关
发布时间:2011-4-1 16:44:16 共阅4216次

HKDR-09K单点电容开关具有防挂料结构,适用于各种物料的报警,安装方便,设置灵活。既有可检测固体颗粒、粉料的裸探极结构,也有检测防腐介质的特殊结构,同时还有液晶显示电容值及防爆产品可供选择。

技术指标

◆ 环境温度:-30~70℃;

◆ 环境湿度:≤95%RH;

◆ 防护等级:IP65;

◆ 电    源:220V.AC±10%或24V.DC±15% ;

◆ 继电器触点容量:250V.AC/3A或24V.DC/5A;

◆ 相对介电常数:ε≥1.6;

◆ 延迟时间:0、2、4、8、16、32秒;

◆ 功    耗:≤1W;

◆ 防爆等级:ExdⅡCT6;

◆ 电气接口:M20×1.5;

◆ 探极长度:350mm或由用户指定;

◆ 过程温度:普通-20~80℃;高温-25~180℃;

◆ 过程压力:-0.1~4.0MPa;

接线图

调校示意图

调校

电容开关调校步骤如下:

打开端盖,按照接线图接通电源及负载,此时电源指示灯(黄色)应常亮;

调整延迟时间开关至所需位置(出厂位置1)

   位置0:0秒;    位置1:2秒;   位置2:4秒;   位置3:8秒;

位置4:16秒;   位置5:32秒;  位置6~位置9:未用

设定报警点

HKDR-09K根据设计需要选择报警方式开关至高限或低限位置(12 高限   ON低限)

按下设定按键3~5秒,直至设定灯(黄色)闪烁为止;将物位置于报警位置,再按一下设定按键,然后松开设定按键,此时设定灯停止闪烁,表示报警点设定完成。

带显示的电容开关调校步骤如下:

打开端盖,根据设计需要选择报警方式开关至上限或下限位置   (短路环置于上端:上限    短路环置于下端:下限) 按照接线图接线,检查接线无误后通电,数码管显示电容值。

设定报警点

a、按下"set"键3~5秒,直至设定灯(黄色)闪烁,松开"set"键。

b、再次按"set"键,显示P-01,进入报警设定程序,再按一次"set"键,显示原设定报警 点的电容值,按上升或下降按键对报警点进行修改。再按一次"set"键,报警点设 定完毕。

c、数码管显示P-02,进入回差设定程序,再按一下"set"键,显示原设定回差值,按上 > 升或下降键对回差进行修改。再按一次"set"键,回差设定完毕。 d、黄灯停止闪烁,进入测量状态,显示实测电容值。
