概述

HKDR-09K系列电容式物位开关是一种高度智能化的物位测量产品，采用国际上先进的射频电容技术，将容器内的物位变化量转化成电容变化量，探极作为电容的一个极板，容器壁（或辅助探极）作为另一个极板，通过电子插件把电容量的变化转化成脉冲频率的变化，由微控制器来完成报警点的设定和报警动作的实现。它克服了以往传统测量方法（如充放电法等）报警精度低、调校步骤复杂给用户带来的不便，通过一只设定按键来确认报警点，并将此报警点长期存储。若需改变报警点，只需重新设定即可。该物位开关广泛适用于石油、化工、电力、冶金、机械、食品、制药、饲料等行业的液体、粉料及固体的料位测量与控制；并且产品有单点、双点、三点、四点可供选择。

主要特点

采用先进的数据存储技术，断电后参数不丢失，可保存数据长达10年；

采用国际上先进的射频电容测量及微控制器技术，可以检测固体颗粒、粉料和液体（包括导电介质和非导电介质），尤其是可测量强腐蚀性介质；测量温度可达180℃，耐压可达4MPa；

能克服探头上粘附层及物料喷溅对测量的影响，在这些场合，电容开关均不会产生误动作；

只需按动设定按键，即可完成报警点的设置。设定按键还具有防振动特点，避免报警点被不必要的修改；

上限报警方式和下限报警方式可灵活设置；

采用聚四氟乙烯保护探极，适用于高温、高压环境；

产品取得ExdⅡCT4防爆等级证。

安装

电容开关安装时应根据探极的不同形式及现场情况采取顶装（从仓顶垂直安装）或侧装（仓壁侧面安装）。

顶装时，应选择能避开进料时物料冲击的位置安装，与仓壁距离应大于200mm。侧装时应向下倾斜20～30°，以免探极严重挂料。

拆装物位开关时，不要用手抱住壳体拧动，应使用扳手拧动过程连接件。

无辅助探极时，应保证物位开关壳体与金属容器良好接触（＜1Ω）。

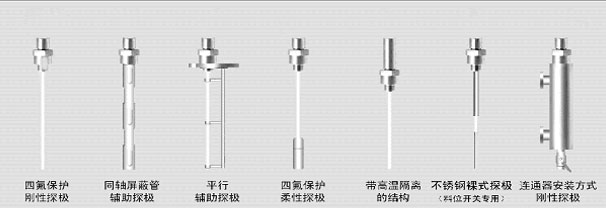

探极类型

注：1、金属容器不需加辅助探极，非金属容器需要加辅助探极；

2、探极埋入长度应≥100mm；

3、探极长度超过3米以上，最好选用柔性探极；

4、带屏蔽结构抗粘附探极，可以对导电介质的粘附进行补偿，由于粘附造成的测量误差可以通过屏蔽滤除，即使形成大量凝水或粘附，也不会影响其性能。
