HK-09A静压式液位计
发布时间:2009-10-9 10:25:14 共阅10080次

投入式液位变送器(也称静压式液位变送器),选用进口带防腐膜片敏感组件,将芯片装入一个不锈钢(或聚四氟乙烯)壳体内。顶部的钢帽起保护传感器膜片的作用,也能使水流畅 地接触到膜片。该产品采用特制的防水通气电缆,使感压膜片的背压腔与大气良好相通,测量液位不受外界大气压变化的影响,测量准确,长期稳定性好,并具有优良的密封及防腐性能,可直接投入水、油等液体(包括腐蚀性液体)中长期使用。聚四氟乙烯材料的外壳及电缆可测量多种强腐蚀性液体。

技术指标

◆量    程:0-0.5~200mH2O

◆工作温度:-20~85℃

◆过    载:1.5倍

◆综合精度:0.1,0.25,0.5级

◆测量介质:与不锈钢(1Cr18Ni9Ti)或 聚四氟乙烯兼容的所有液体

◆稳 定 性:0.2%FS/年

表1

传  感  器 变  送  器
电    源:1mA(最大1.5mA)



零点输出:<±2mV

满程输出:100±30mV(1.5mA)

电源电压:24VDC

输出选择:4~20mA    0~10mA

0~5v      1~5v

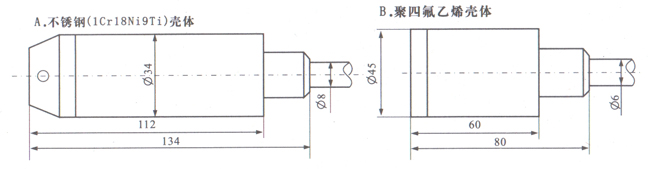

结构尺寸

(一)液位变送器

说明:订货时请提供测液体比重,否则,将按水的标准比重1g/cm3

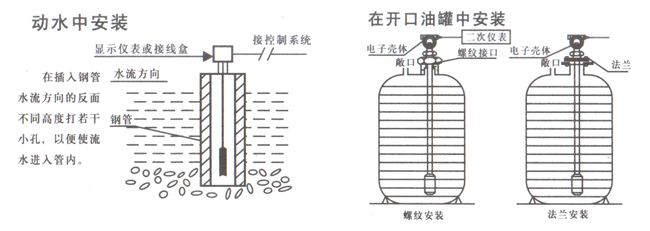

液位变送器的安装及注意事项

变送器探头有M20×1.5接口,可直接拧在容器或管道壁上,也可把变送器投入到水池或其它液体中,电缆线引至显示仪表、二次仪表或控制室。注意,地面上的电缆部分需加以保护或架高;被测液体底部若有沉淀物,变送器应提高,或加以过滤保护(注:出厂前变送器进压口内部已加有滤网,可定期取出清洗),以免变送器进压口被堵塞;若在动水中使用,变送器应加固定,否则会影响测量精度。



接线方式

两线制24VDC供电,4-20mA输出
